|
（1）シリコーン系樹脂由来の良好な耐熱性
従来ガラスや金属に使用される印刷インキは、250℃以上の温度では急激な変色や劣化が生じるため高温域
では使用出来ませんでした。
R-heat は変性シリコーン樹脂をベースとすることで、250℃×60分の耐熱試験では殆ど変化は見られず、
300℃×60分後の色差も⊿E2.0前後（耐熱性ガラス）と高い耐熱性を示します。

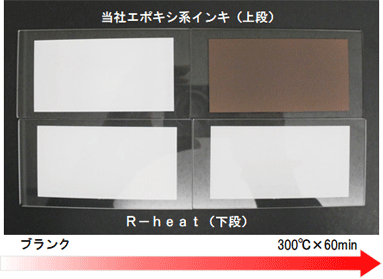

| 300℃×60min 曝露後の塗膜表面の変化 印刷素材：耐熱ガラス |
| インキ（白色） | R-heat(レジヒート） | 当社エポキシ系インキ |
| 色差（⊿E） | ２.１ | ４８.０ |
| 光沢保持率 | 99% | 43% |

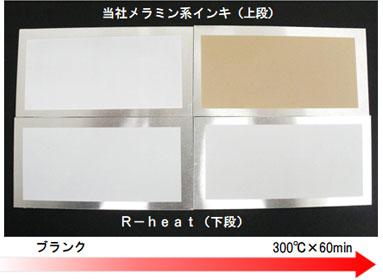

| 300℃×60min 曝露後の塗膜表面の変化 印刷素材：アルミ板 |
| インキ（白色） | R-heat(レジヒート） | 当社メラミン系インキ |
| 色差（⊿E） | 3.4 | 26.2 |
| 光沢保持率 | 98% | 45% |
（2）高温ばく露後も低下が少ない
完全硬化した塗膜はトルエンやMEKなどの有機溶剤にも良好な耐性を示し、高水準の耐摩耗性と耐溶剤性を
得られます。
また、当社テストでは300℃×60分の環境試験後も各試験値の変化が少なく、塗膜性能を維持しています。
| 試験項目 | 試験条件 | 結果 |
| ブランク | 300℃×60min |
| 耐摩耗性 | 500g荷重
ガーゼラビング往復回数 | 100回以上 | 100回以上 |
| 耐トルエン性 | 500g荷重
トルエンラビング往復回数 | 100回以上 | 100回以上 |
| 耐水性 | 水道水中168時間浸漬 | 100/100 | 100/100 |
| 鉛筆硬度 | 三菱鉛筆（ユニ） | 3H | 4H |
（3）耐熱性バインダーへの適用
R-heat はスクリーン印刷適性を有した耐熱性バインダーとしても使用出来ます。
R-heat の透明色に無機フィラーを混合することで、耐熱性を付与した機能性ペーストを容易に製造すること
が可能です。
また、R-heat はあらかじめシリコーン樹脂を変性していますので、塗膜の脆さや密着力不足などのシリコー
ンレジンの欠点の解消に費やす時間を短縮し、製造段階においても変性工程を省略することが可能です。
|
